HM010系列微型帽型滑环，外径10.5mm，2~18环路数可选。是驰宏科技专为小型无人机、相机稳定器、旋转云台、电子消费产品研发的一款小滑环。用于微弱电流与控制信号的传输，该系列采用贵金属刷丝、导电环V型槽处理，金对金触点工艺，通过精密装配，达到极低的动态电阻波动与旋转扭矩。
| 电气参数 | 机械参数 | ||
|---|---|---|---|
| 额定电压 | 240 VAC/VDC | 最大转速 | 0-250RPM |
| 额定电流 | 1A/环 | 工作温度 | -20℃~+80℃ |
| 导线规格 | AWG30 镀银铁氟龙 | 工作湿度 | 60% RH 或更高 |
| 导线长度 | 标准250mm (可调) | 外壳材质 | 工程塑料 |
| 绝缘强度 | 500VAC@50HZ,60S | 接触材质 | 金对金 |
| 绝缘电阻 | 500MΩ/500VDC | 防护等级 | IP51 |
| 动态电阻 | ＜0.01Ω | ||
| 型号 | 环路数 | 额定电流 | 额定电压 | 长度 L(mm) |
|---|---|---|---|---|
| HM010-6Q-SW | 6 | 1A | 240V | 24.5 |
| HM010-8Q-SW | 8 | 1A | 240V | 24.5 |
| HM010-10Q-SW | 10 | 1A | 240V | 24.5 |
| HM010-12Q-SW | 12 | 1A | 240V | 24.5 |
| HM010-15Q-SW | 15 | 1A | 240V | 24.5 |
| HM010-18Q-SW | 18 | 1A | 240V | 24.5 |

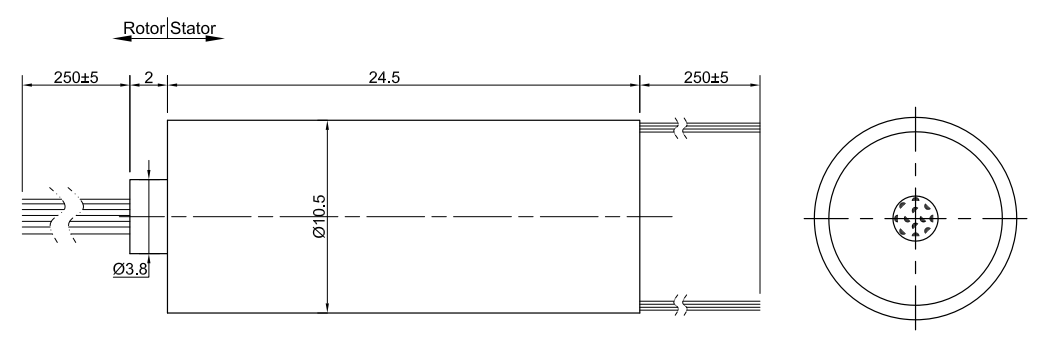

◆ 10.5mm外径紧凑结构，整体长度12~24.5mm
◆ 2~18线路数可选
◆ 低扭矩，小于0.06N.m
◆ 运行平稳可靠
◆ 电气噪音低
◆ 安装方便
◆ 使用寿命长
◆ 下单交期短，备货充足
◆ 工作转速、电压、电流
◆ 连接法兰类型
◆ 电路数量
◆ 导线连接器类型
◆ 外壳材料
◆ 出线位置
◆ 防护等级
◆ 兼容FORJRF数字信号模拟信号总线协议以太网信号等
微型帽式滑环型号
| 环路 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 颜色 | 红 | 黑 | 白 | 黄 | 绿 | 蓝 | 紫 | 灰 | 棕 | 橙 | 深蓝 | 土黄 |
| 环路 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| 颜色 | 白红 | 白黑 | 白蓝 | 白紫 | 白棕 | 白绿 | 白橙 | 白黄 | 白灰 | 黑红 | 黑蓝 | 黄绿 |
