8.5mm外径 – 微型帽型滑环 HM008系列

HM008系列微型帽型滑环,外径8.5mm,2~12环路数可选。是驰宏科技专为小型无人机、相机稳定器、旋转云台、电子消费产品研发的一款小滑环。用于微弱电流与控制信号的传输,该系列采用贵金属刷丝、导电环V型槽处理,金对金触点工艺,通过精密装配,达到极低的动态电阻波动与旋转扭矩。

描述

电气参数机械参数
额定电压240 VAC/VDC最大转速0-250RPM
额定电流1A/环, 0.6A/环工作温度-20℃~+80℃
导线规格AWG32/AWG30镀银铁氟龙工作湿度60% RH 或更高
导线长度标准250mm (可调)外壳材质金属/工程塑料
绝缘强度500VAC@50HZ,60S接触材质金对金
绝缘电阻500MΩ/500VDC防护等级IP51
动态电阻<0.01Ω



型号环路数额定电流额定电压长度 L(mm)
HM008-4Q-SW41A240V20.5
HM008-6Q-SW61A240V20.5
HM008-8Q-SW81A240V20.5
HM008-10Q-SW101A240V20.5
HM008-12Q-SW121A240V20.5

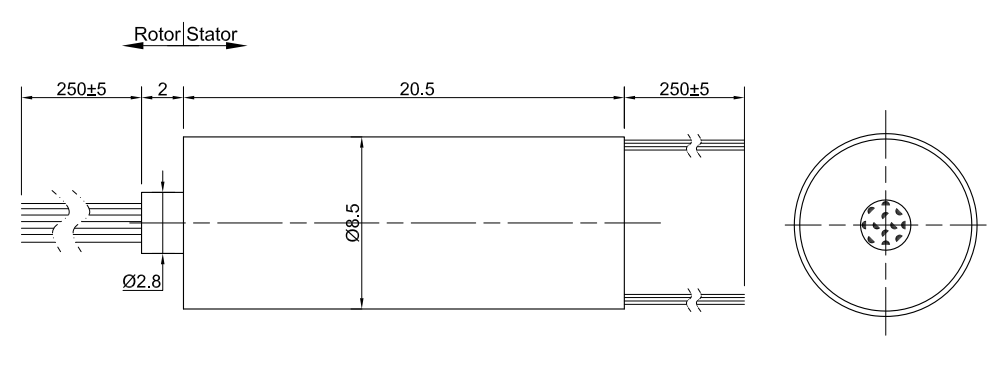

图纸尺寸

产品特点

◆ 8.5mm外径紧凑结构,整体长度20.8mm
◆ 2~12线路数可选
◆ 低扭矩,小于0.06N.m
◆ 运行平稳可靠
◆ 电气噪音低
◆ 安装方便
◆ 使用寿命长

可选项

◆ 工作转速、电压、电流
◆ 连接法兰类型
◆ 电路数量
◆ 导线连接器类型
◆ 外壳材料
◆ 出线位置
◆ 防护等级
◆ 兼容FORJRF数字信号模拟信号总线协议以太网信号等

型号说明

微型帽式滑环型号

微型帽式滑环型号

导线色码表

环路123456789101112
颜色绿深蓝土黄
